Standardowe wyposażenie	Wyposażenie opcjonalne
▲ Kontroler SIEMENS PLC, wyświetlacz dotykowy	△ System sterowania SIEMENS CNC
▲ 42CrMo walcownik kujący stały	△ Podpory centralne i boczne
▲ Komponenty elektryczne Schneider & Omron	△ Automatyczne systemy załadunku i rozładunku
▲ zawory hydrauliczne YUKEN, NO,K	△ Stoły motoryzowane do karmienia i kwadratowania
▲ NSK podwójnie rzędowe łożyska rolkowe	△ Stronne silnikowe rolki
▲ Tamagawa precyzyjny koder obracający się	△ Przepisy dotyczące walcowania na gorąco
▲ SIEMENS główny silnik, pompa słoneczna	△ Zintegrowany system spawania
▲ silnik hydrauliczny iNi, reduktor planetarny Peika	△ Automatyczny układ smarowania
▲ Przenośna konsola sterowania na kółkach	△ Automatyczny wyrzutnik
▲ Centralizowane ręczne smarowanie	△ Kolory na zamówienie

1 Szczegóły konfiguracji

Włókno robocze

Walcownik jest najważniejszym elementem walcownicy, jego jakość i wydajność mają bezpośredni wpływ na żywotność walcownicy i precyzję walcowania.

Walcowniki robocze wykonane są z wysokiej wytrzymałości, wysokiej jakości stali 42CrMo, po wykucie, szorstkości, tłumieniu i hartowaniu, HB240 ~ 300,wykończenie po tłumieniu średniej częstotliwości HRC47-58, zgodnie z normami JB/ZG4289-86 w zakresie stali walcowanej.

Stosunkowo w produkcji rolków, aby zapewnić jego kompleksowe właściwości mechaniczne.

Komponenty elektryczne

Niemcy Komponenty elektryczne SIEMENS zapewniają stabilną pracę maszyny.

Zintegrowany moduł sterujący grupy zaworów hydraulicznych sprawia, że blok przesuwny porusza się płynnie i precyzyjnie.

I operator i wszystkie części maszyny grały dobrą ochronę.

Niski hałas i silna siła Silnik Siemens gwarantuje żywotność maszyny i poprawia stabilność pracy maszyny.

System sterowania CNC

Dzięki sterowaniu CNC i PLC firmy SIEMENS doskonały interfejs obsługi HMI.

Smart Line zapewnia użytkownikom przyjazny interfejs do monitorowania pracy maszyn w systemie sterowania.

GENUO Maszyna do walcowania wyposażona w specjalny niezależny panel sterowania i automatyczny program walcowania, który umożliwia realizację jednego przycisku

Ta maszyna może automatycznie walcować i formować jednocześnie.setki funkcji odwoławczych.

System jest kompatybilny z obsługą ręcznąProgramy i może być ręcznie

W tym samym czasie oprogramowanie do konfiguracjizapewnia użytkownikom różnorodne funkcje, takie jak wzór

zarządzanie, zarządzanie poziomem bezpieczeństwa, zarządzanie językiem itp.

Obrót walca

Silnik hydrauliczny → skrzynia biegów planetarnych → rolka robocza

Górny walcownik to walcownik napędowy 4-walcowej gięcia maszyny.

włączony bezpośrednio, a nie poprzez skrzynię biegów pośrednich, która jest najbardziej energooszczędną metodą napędu.

Silnik hydrauliczny jest wyposażony w hamulce bezpośrednie, które umożliwiają dokładne zatrzymanie rolki w stanie przedgięcia.

System hydrauliczny

Każdy obwód olejowy jest sterowany dwoma przewodami reliefowymi w celu regulacji ciśnienia. Maksymalne ciśnienie ustawione dla każdego obwodu olejowego wynosi 25 MPa.

kontrolę ciśnienia głównego cylindru, a drugi zawór wyzwalający ustawiony jest na 16 MPa, głównie w celu sterowania cylindrem przewracającym się i cylindrem wyważającym

W celu zapewnienia dokładności synchronizacji głównych butli olejowych na obu końcach każdej ruchomej rolki roboczej,

Na lewym i prawym stojaku oraz na ramkach nachylanych są zainstalowane czujniki przemieszczenia.

system wykrywa i reguluje ruchy tłoków głównych cylindrów olejowych w celu osiągnięcia precyzji obu końców pracujących walców.

Zalety naszego systemu hydraulicznego:

a. Przyjmuje się unikalną technologię wstępnego rozładowania, aby skutecznie uniknąć wstrząsu hydraulicznego i poprawić żywotność rurociągu i uszczelnień.

b. Komponenty hydrauliczne są stosowane w Japonii YUKEN i NO,K marki, wysokiej jakości części w celu zapewnienia stabilności systemu hydraulicznego.

c. Każdy port wejściowy i wyjściowy układu hydraulicznego jest wyposażony w odpowiednie punkty wykrywania, które są wygodne do konserwacji

Pompa olejowa ma niższy typ montażu i pozytywną absorpcję oleju ciśnieniowego.

Jednocześnie filtry, mierniki poziomu i wszystkie urządzenia nadające mogą automatycznie ostrzegać o awariach.

2 Główna struktura

Maszyna jest cztery rolki płyty gięcia maszyny, jego struktura pokazana na rysunku, górny rolka jako rolka inicjatywy, dolny rolka

i rolki boczne jako rolki napędzane; górny rolnik jest ustawiony, dolny rolnik w górę i w dółruch; górny walcownik jest mechaniczny

W tym celu należy wprowadzić nowe mechanizmy, które umożliwią wprowadzenie nowych mechanizmów napędowych, w tym systemów napędowych.

napędzany hydraulicznym zbiornikiem oleju do wykonywania ruchu podnoszenia.

Wydzielanie i przywracanie górnego łożyska rurowego jest również napędzane przez hydrauliczny zbiornik oleju.

zainstalowane po lewej i prawej stronie ramy maszyny.

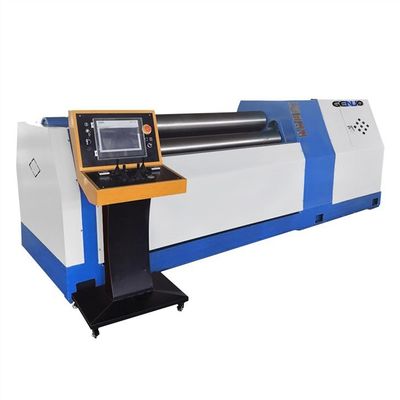

Maszyna do walcowania płytkowo-walcowej hydraulicznej CNC 4 serii HC4R 9

Maszyna do walcowania płytkowo-walcowej hydraulicznej CNC 4 serii HC4R 10

3 Zapewnienie jakości

Maszyna do walcowania płytkowo-walcowej hydraulicznej CNC 4 serii HC4R 11

4 Specyfikacja techniczna

Maszyna do walcowania płytkowo-walcowej hydraulicznej CNC 4 serii HC4R 12
