| MOQ: | 1 |
| Cena £: | negocjowalne |
| standardowe opakowanie: | Pudełka |
| Okres dostawy: | 90 dni |
| metoda płatności: | L/C, T/T, D/P, D/A |
| Wydajność dostaw: | 1 zestaw/zestawy co 15~35 dni |

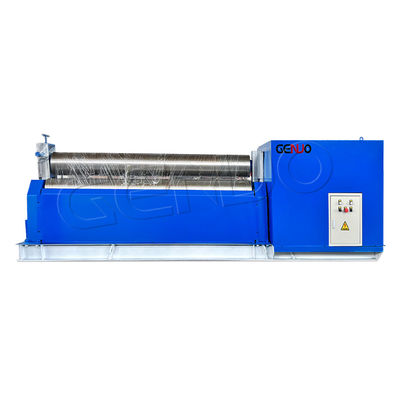

Genuo Mechaniczna symetria MS3R Serii 3 Roller Plate Rolling Machine.
maszyna do walcowania płytek serii MR3R z napędem mechanicznym i przyjmuje strukturę symetryczną 3-walcową, z górnym rowerem poruszającym się pionowo w środku między dwoma dolnymi rolkami,który osiąga się poprzez napęd śrubyWykorzystuje się w tym celu węgiel, który jest włączony do płytek.
zaangażowanie biegów wyjściowych moderatora z biegami dolnych rolków.
W przypadku usunięcia części roboczych górne walcowanie można oddzielić.
Na życzenie możemy zainstalować różne rodzaje kół bocznych do gięcia różnych typów blach metalowych.
Maszyna ta ma zalety prostej struktury, stabilności i łatwej obsługi.
• Uwaga:specyfikacja, która powyżej 25×2500 przyjmuje hydrauliczne wyładowanie przewrotowe.
• Specjalne specyfikacje mogą być dostosowywane; długość między 1000-4000 mm jest opcjonalna.
| Standardowe wyposażenie | Wyposażenie opcjonalne |
|---|---|
| ▲ Bezprzewodowe zdalne sterowanie przyciskiem | △ Konsola sterująca na ekranie cyfrowym |
| ▲ C45 twarde tłumienie i hartowanie rolki | △42CrMo, walcowanie sztuczne |
| ▲ Komponenty elektryczne Schneider & Omron | △Rolowanie boczne z silnikiem |
| ▲ Sprzęt przeciw zużyciu ze stopów miedzi | △Pierścień rolkowy z wstawieniem segmentalnym |
| ▲ NSK Podwójne łożysko samowyrażające się | △Centralizowane ręczne smarowanie |
| ▲ Zamknięta pokrywa blachy metalowej | △Zindywidualizowane kolory |
|
Włókno robocze
Rolnik jest najważniejszym elementem maszyny walcowania, jego jakość i wydajność mają bezpośredni wpływ na obsługę
Walcowniki robocze wykonane są z wysokiej wytrzymałości, wysokiej jakości stali 42CrMo, po wykucie, szorstkości, tłumieniu i hartowaniu, HB240 ~ 300,wykończenie po tłumieniu średniej częstotliwości HRC47-58, zgodnie z normami JB/ZG4289-86. |
|
Komponenty elektryczne
Komponenty Schneider Electric zapewniają stabilną pracę maszyny.Zintegrowany moduł sterowania grupy zaworu hydraulicznego sprawia, że blok przesuwny porusza się płynnie i precyzyjnieI operator i wszystkie części maszyny grały dobrą ochronę.
|
|
Obrót walca
Silnik stopniowy- Szybkość napędu
Geometria symetryczna ruchu rolka charakteryzująca się rolkami zgiętymi na 3 rolki serii zapewnia optymalną trakcję. Górny rol może zginać płytę, poruszając się w górę i w dół,podczas gdy stały dolny rol może realizować płytę walcowania poprzez obracanie do przodu i do tyłuŹródło samopowtarzalne rzędu górnej rolki o niskim oporze odgrywa ważną rolę w wspieraniu i zapobieganiu poślizgowi blachy w maksymalnym zakresie.
Maszyna jest symetryczną mechaniczną konstrukcją składającą się z trzech rolków.Dwa dolne rolki służą jako główne rolki napędowe. Dzięki włączeniu obraca się między biegnięciem wyjściowym skrzyni biegów i dolnym rolkiem, zapewniając w ten sposób moment obrotowy płytce gięcia.
| Silnik główny | łożyska rolkowe | Elementy elektroniczne | Panel sterowania |
| Silnik główny obraca moc za pośrednictwem redukcji i rolki napędowej. | Szerokie łożysko samoregulujące sprawia, że rolka obraca się płynniej. | Schneider Electric utrzymuje maszynę w stabilnej pracy i długiej żywotności. | Elektryczny panel szafki i zdalne sterowanie.Bezpieczne i łatwe w obsłudze. |
| Model | Maksymalna grubość płyty (mm) | Maksymalna szerokość płyty (mm) | Ograniczenie wydajności płyty (MPa) | Prędkość obrotowa (m/min) | Mój dzień. z płyty w pełnym obciążeniu (mm) |
Średnica górnego walca (mm) | Średnica dolnego walca (mm) | Przestrzeń między dwoma dolnymi walcami (mm) | Silnik główny (kW) |
Wymiar (L×W×H) |
| MS3R-6X1500 | 6 | 1500 | 265 | 7.16 | 380 | 180 | 160 | 210 | 5.5 | 3310x1210x1330 |
| MS3R-6X2000 | 6 | 2000 | 265 | 7.16 | 380 | 180 | 160 | 220 | 5.5 | 3810x1210x1330 |
| MS3R-6X2500 | 6 | 2500 | 265 | 7.16 | 500 | 190 | 170 | 260 | 7.5 | 4310x1210x1330 |
| MS3R-6X3200 | 6 | 3200 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 5200 x 1400 x 1200 |
| MS3R-8X2000 | 8 | 2000 | 265 | 7.16 | 450 | 190 | 170 | 260 | 7.5 | 3810x1210x1330 |
| MS3R-8X2500 | 8 | 2500 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 4500x1420x1610 |
| MS3R-12X2000 | 12 | 2000 | 265 | 5 | 500 | 240 | 200 | 310 | 11 | 4050x1420x1610 |
| MS3R-12X2500 | 12 | 2500 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 5000x1500x1300 |
| MS3R-12X3000 | 12 | 3000 | 265 | 5 | 650 | 280 | 240 | 360 | 15 | 5500x1500x1300 |
| MS3R-16X2000 | 16 | 2000 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 4500x1500x1300 |
| MS3R-16X2500 | 16 | 2500 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 5000x1500x1300 |
| MS3R-16X3200 | 16 | 3200 | 265 | 5 | 900 | 340 | 280 | 440 | 22 | 6300x1600x1900 |
| MS3R-20X2000 | 20 | 2000 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 4500x1500x1300 |
| MS3R-20X2500 | 20 | 2500 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5600x1600x1900 |
| MS3R-25x2000 | 25 | 2000 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5100x1600x1900 |
| MS3R-25x2500 | 25 | 2500 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 6000x4600x2150 |
| MS3R-30x2000 | 30 | 2000 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 5500x1460x2150 |
| MS3R-30X2500 | 30 | 2500 | 265 | 4.34 | 1100 | 460 | 380 | 600 | 45 | 6900x2300x2800 |
| MS3R-30x3000 | 30 | 3000 | 265 | 5 | 1200 | 460 | 400 | 600 | 45 | 7400x2300x2800 |
| MS3R-30x3200 | 30 | 3200 | 265 | 5 | 1200 | 500 | 400 | 600 | 45 | 7600x2300x2800 |
| MS3R-40x2000 | 40 | 2000 | 265 | 5 | 1200 | 480 | 400 | 600 | 45 | 6400x2300x2800 |
Wideo
Wideo
Wideo
Wideo
Wideo
|
|
| MOQ: | 1 |
| Cena £: | negocjowalne |
| standardowe opakowanie: | Pudełka |
| Okres dostawy: | 90 dni |
| metoda płatności: | L/C, T/T, D/P, D/A |
| Wydajność dostaw: | 1 zestaw/zestawy co 15~35 dni |
Genuo Mechaniczna symetria MS3R Serii 3 Roller Plate Rolling Machine.
maszyna do walcowania płytek serii MR3R z napędem mechanicznym i przyjmuje strukturę symetryczną 3-walcową, z górnym rowerem poruszającym się pionowo w środku między dwoma dolnymi rolkami,który osiąga się poprzez napęd śrubyWykorzystuje się w tym celu węgiel, który jest włączony do płytek.
zaangażowanie biegów wyjściowych moderatora z biegami dolnych rolków.
W przypadku usunięcia części roboczych górne walcowanie można oddzielić.
Na życzenie możemy zainstalować różne rodzaje kół bocznych do gięcia różnych typów blach metalowych.
Maszyna ta ma zalety prostej struktury, stabilności i łatwej obsługi.
• Uwaga:specyfikacja, która powyżej 25×2500 przyjmuje hydrauliczne wyładowanie przewrotowe.
• Specjalne specyfikacje mogą być dostosowywane; długość między 1000-4000 mm jest opcjonalna.
| Standardowe wyposażenie | Wyposażenie opcjonalne |
|---|---|
| ▲ Bezprzewodowe zdalne sterowanie przyciskiem | △ Konsola sterująca na ekranie cyfrowym |
| ▲ C45 twarde tłumienie i hartowanie rolki | △42CrMo, walcowanie sztuczne |
| ▲ Komponenty elektryczne Schneider & Omron | △Rolowanie boczne z silnikiem |
| ▲ Sprzęt przeciw zużyciu ze stopów miedzi | △Pierścień rolkowy z wstawieniem segmentalnym |
| ▲ NSK Podwójne łożysko samowyrażające się | △Centralizowane ręczne smarowanie |
| ▲ Zamknięta pokrywa blachy metalowej | △Zindywidualizowane kolory |
|
Włókno robocze
Rolnik jest najważniejszym elementem maszyny walcowania, jego jakość i wydajność mają bezpośredni wpływ na obsługę
Walcowniki robocze wykonane są z wysokiej wytrzymałości, wysokiej jakości stali 42CrMo, po wykucie, szorstkości, tłumieniu i hartowaniu, HB240 ~ 300,wykończenie po tłumieniu średniej częstotliwości HRC47-58, zgodnie z normami JB/ZG4289-86. |
|
Komponenty elektryczne
Komponenty Schneider Electric zapewniają stabilną pracę maszyny.Zintegrowany moduł sterowania grupy zaworu hydraulicznego sprawia, że blok przesuwny porusza się płynnie i precyzyjnieI operator i wszystkie części maszyny grały dobrą ochronę.
|
|
Obrót walca
Silnik stopniowy- Szybkość napędu
Geometria symetryczna ruchu rolka charakteryzująca się rolkami zgiętymi na 3 rolki serii zapewnia optymalną trakcję. Górny rol może zginać płytę, poruszając się w górę i w dół,podczas gdy stały dolny rol może realizować płytę walcowania poprzez obracanie do przodu i do tyłuŹródło samopowtarzalne rzędu górnej rolki o niskim oporze odgrywa ważną rolę w wspieraniu i zapobieganiu poślizgowi blachy w maksymalnym zakresie.
Maszyna jest symetryczną mechaniczną konstrukcją składającą się z trzech rolków.Dwa dolne rolki służą jako główne rolki napędowe. Dzięki włączeniu obraca się między biegnięciem wyjściowym skrzyni biegów i dolnym rolkiem, zapewniając w ten sposób moment obrotowy płytce gięcia.
| Silnik główny | łożyska rolkowe | Elementy elektroniczne | Panel sterowania |
| Silnik główny obraca moc za pośrednictwem redukcji i rolki napędowej. | Szerokie łożysko samoregulujące sprawia, że rolka obraca się płynniej. | Schneider Electric utrzymuje maszynę w stabilnej pracy i długiej żywotności. | Elektryczny panel szafki i zdalne sterowanie.Bezpieczne i łatwe w obsłudze. |
| Model | Maksymalna grubość płyty (mm) | Maksymalna szerokość płyty (mm) | Ograniczenie wydajności płyty (MPa) | Prędkość obrotowa (m/min) | Mój dzień. z płyty w pełnym obciążeniu (mm) |
Średnica górnego walca (mm) | Średnica dolnego walca (mm) | Przestrzeń między dwoma dolnymi walcami (mm) | Silnik główny (kW) |
Wymiar (L×W×H) |
| MS3R-6X1500 | 6 | 1500 | 265 | 7.16 | 380 | 180 | 160 | 210 | 5.5 | 3310x1210x1330 |
| MS3R-6X2000 | 6 | 2000 | 265 | 7.16 | 380 | 180 | 160 | 220 | 5.5 | 3810x1210x1330 |
| MS3R-6X2500 | 6 | 2500 | 265 | 7.16 | 500 | 190 | 170 | 260 | 7.5 | 4310x1210x1330 |
| MS3R-6X3200 | 6 | 3200 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 5200 x 1400 x 1200 |
| MS3R-8X2000 | 8 | 2000 | 265 | 7.16 | 450 | 190 | 170 | 260 | 7.5 | 3810x1210x1330 |
| MS3R-8X2500 | 8 | 2500 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 4500x1420x1610 |
| MS3R-12X2000 | 12 | 2000 | 265 | 5 | 500 | 240 | 200 | 310 | 11 | 4050x1420x1610 |
| MS3R-12X2500 | 12 | 2500 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 5000x1500x1300 |
| MS3R-12X3000 | 12 | 3000 | 265 | 5 | 650 | 280 | 240 | 360 | 15 | 5500x1500x1300 |
| MS3R-16X2000 | 16 | 2000 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 4500x1500x1300 |
| MS3R-16X2500 | 16 | 2500 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 5000x1500x1300 |
| MS3R-16X3200 | 16 | 3200 | 265 | 5 | 900 | 340 | 280 | 440 | 22 | 6300x1600x1900 |
| MS3R-20X2000 | 20 | 2000 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 4500x1500x1300 |
| MS3R-20X2500 | 20 | 2500 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5600x1600x1900 |
| MS3R-25x2000 | 25 | 2000 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5100x1600x1900 |
| MS3R-25x2500 | 25 | 2500 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 6000x4600x2150 |
| MS3R-30x2000 | 30 | 2000 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 5500x1460x2150 |
| MS3R-30X2500 | 30 | 2500 | 265 | 4.34 | 1100 | 460 | 380 | 600 | 45 | 6900x2300x2800 |
| MS3R-30x3000 | 30 | 3000 | 265 | 5 | 1200 | 460 | 400 | 600 | 45 | 7400x2300x2800 |
| MS3R-30x3200 | 30 | 3200 | 265 | 5 | 1200 | 500 | 400 | 600 | 45 | 7600x2300x2800 |
| MS3R-40x2000 | 40 | 2000 | 265 | 5 | 1200 | 480 | 400 | 600 | 45 | 6400x2300x2800 |
