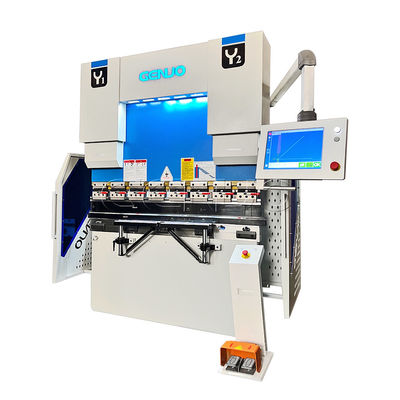

Wysokiej precyzji 4+1 osi Hydraulic Synchronize Servo Bending Machine 3200mm

MOQ:	1
Cena £:	negotiable
standardowe opakowanie:	Pudełka
Okres dostawy:	90 dni
metoda płatności:	L/C, T/T, D/P, D/A
Wydajność dostaw:	1 zestaw/zestawy co 15~35 dni

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

genuo

Orzecznictwo

M.2019.206.C3862

Numer modelu

HSC PRO - 63T/80T/100T/125T/160T/200T/250T/400T

Dokument

nazwa maszyny:

Maszyna do gięcia hydraulicznego serwo CNC

materiał do gięcia:

Metalu, stali nierdzewnej, aluminium i tak dalej.

Kontroler:

ESA/DELEM/CYBELEC

System sterowania CNC:

CYBELEC CybTouch 15, ESA 875W, Delem DA-69T

napięcie:

220 V/380 V/415 V/440 V/dostosowane

Kolor:

Klient Wybierz

Głównym silnikiem:

Silnik główny SIEMENS

System hydrauliczny maszyny:

System Bosch Rexroth Niemcy

Części maszyny:

GENUO Szybkie zaciski

Zapewnione usługi posprzedażowe:

Pomoc online Pomoc techniczna wideo

Usługi o wartości dodanej:

Prezentowana dwuletnia gwarancja

Specyfikacja długości:

1250/1600/2500/3200/4000/5000/6000

Podkreślić:

Wysokiej precyzji hydrauliczne hamulce gięcia

3200 mm hydrauliczne hamulce gięcia

220V hydrauliczne hamulce CNC

Opis produktu

Wysokiej precyzji 4+1oś Hydraulic Synchronize Bending Machine 3200mm CNC Press Brake

→ Produkt IWprowadzenie:

Sterowane hamulce CNC serii Genius Pro HSC oparte są na sprawdzonym projekcie serii Genius.Oś Y1 i Y2 jest zwrotnym w czasie rzeczywistym poprzez zaawansowane zawory serwo proporcjonalne i koderów liniowych, zapewniając wysoką dokładność i stabilność gięcia.Maszyna automatycznie oblicza ciśnienie, wystawy i rozwijania wymiarów w oparciu o długość i grubość obróbki..Zaawansowana funkcja programowania grafiki 2D, automatyczne obliczenia i demonstracja kroków w połączeniu z ulepszonym wieloosiowym odmierzaczem tylnym mogą obsługiwać bardziej złożone i nieregularne gięcie obrabiarków.Maszyny o wyższej konfiguracji ułatwiają obsługę i zwiększają wydajnośćTo maszyna do gięcia CNC, która łączy precyzję i wysoką inteligencję. 40T ~ 500T i 4 ~ 20ft opcjonalne.

→ ProduktCechy:

1Innowacyjna i zintegrowana technologia sterowania pompami serwo;

2Zintegrowany system hydrauliczny i zbiornik ze stali nierdzewnej ;

3.Znacząco zmniejszyć nadmiar przepływów i poprawić prędkość pracy;

4.Minimalna ilość oleju i energii, precyzyjne sterowanie i działanie suwaków;

5.Zaawansowana technologia ruchu i cicha obsługa;

6.Elastyczne cechy i opcje;

7.Może zaoszczędzić ponad 50% energii.

→ MaszynaZastosowanie:

Hydrauliczne hamulce prasowe CNC - to maszyna do formowania blachy metalowej przeznaczona do przetwarzania blachy metalowej przez walcowanie na zimno, szeroko stosowana w branży motoryzacyjnej, produkcji samolotów, przemysłu lekkiego, budowy statków,pojemnik, wind, pojazdów kolejowych i innych gałęzi przemysłu gięcia blachy.Z zaawansowanymi technologiami ruchu i imponująco cicho z najbardziej elastycznymi funkcjami i opcjami, Genius pro jest jednym z wyborów w tworzeniu złożonych części.

→ Konfiguracja produktu:

Standardowe wyposażenie:

◆Delem DA-66T 7-osiowe sterowanie CNC

◆Ramy mono-blokowe ze stali o wysokiej wydajności

◆Precyzja pozycjonowania ramy synchronicznej osi Y1, Y2

◆Dokładny przyrządowy przyrządowy przyrządowy oś X,R,Z1,Z2

◆Automatyczny układ koronowania CNC z silnikiem osi V

◆Wstrzykiwanie w stylu europejskim i matryce 4V/2V/1V

◆Szybkie zaciski i ruchome przesuwne przednie wsparcie

◆Silnik główny Siemens, pompa słoneczna, Schneider Electric

◆System hydrauliczny BOSCH Rexroth,koder liniowy GIVI

◆Złącze rurowe typu ferrule EMB, pierścienie uszczelniające NO,K

Właściwości:

◇CYBELEC CybTouch 15, ESA 875W,Delem DA-69T

◇Główne sterowanie SVP serwo silnika ((Oszczędność energii)

◇DSP lub Keli Lasersafe ochrona

◇Urządzenie wspierające przednie obudowę obrońcy arkusza CNC.

◇Urządzenie zwrotne do wykrywania kąta laserowego

◇System ściskania narzędzi górnego i dolnego typu WILA

◇W pełni automatyczne, gięte komórki robotyczne

◇Automatyczny system smarowania szyny i śruby

◇Szafki lub wózki do przechowywania narzędzi do gięcia

◇Opcjonalnie pojedynczy/tandem/trio

→ Maszyna:

Wysokiej precyzji 4+1 osi Hydraulic Synchronize Servo Bending Machine 3200mm 0

¢Delem DA-66T

3D i 2D graficzne oprogramowanie ekranu dotykowego z 17-calowym kolorem TFT o wysokiej rozdzielczości.

DA-66T ma zastosowanie do wszystkich zsynchronizowanych seryjnych gięciarek GENIUS,

ECO-GREEN i GAINT.

Do 8+1 osi sterowania (Y1-Y2, X1, X2, R1, R2, Z1, Z2 i Koronowanie)

CYBELEC CybTouch 15

CybTouch 15 PS to dwuwymiarowe sterowanie numeryczne specjalnie przeznaczone do wejścia do średniej klasy hamulców CNC do 6 osi.
CybTouch 15 PS posiada intuicyjny interfejs użytkownika ekranu dotykowego, oferujący wysoką integrację funkcjonalności, przyjazny dla użytkownika, łatwy w obsłudze, po prostu potężny i przyjazny dla użytkownika.

¢ESA VIS-875W

Ultra-duży 21 ′′TFT LCD Full HD Multitouch ekran zarówno wszystkich 3D Cad-Cams i każdego rodzaju maszyny do niewiarygodnej granicy
z 128 osi. zintegrowane przemysłowe

PC z systemem operacyjnym Windows 10,

wysokiej mocy procesor Intel i5 3,2 GHz o pojemności 8 Gb

Praktycznie nieograniczona płyta dwustronna
łączność i rozszerzalność

Wysokiej precyzji 4+1 osi Hydraulic Synchronize Servo Bending Machine 3200mm 1

▼Konstrukcja sztywnych ram

GENUO posiada bogate doświadczenie w zakresie badań i rozwoju

i projektowanie komponentów o bardzo ścisłych tolerancjach za pomocą technik modelowania CAD SOLIDWORKS, a CAE, ANSYS, SOLIDWORKS wykorzystywane jako metoda analizy konstrukcji statycznej liniowej,obciążenia i odkształcenia ram maszynowychTak więc dla skomplikowanych konstrukcji, bardzo złożonych obciążeń i modelowania przejściowego podstawą wszystkich hamulców prasowych GENUO jest solidna, monoblokowa ramka wykonana ze stali o wysokiej wydajności.

▼Narzędzia i zaciski

GENUO dostarcza różnorodne narzędzia

rozwiązania, które spełniają różne potrzeby produkcyjne.
Nie tylko to, jesteśmy również ekspertami w tej dziedzinie.
Jeśli masz jakieś specjalne gięcie, nasi inżynierowie dostosują specjalne narzędzia do każdego obrabialnika, co znacznie zwiększa funkcję hamulca i przychody.
Aby znacznie poprawić produktywność i
korzyści biznesowe.

▼Linear Encoder Feedback

Deformacja jest dokładnie zmierzona
i kompensowane metodą sprzężenia zwrotnego.
Dokładność można osiągnąć na poziomie uM.

Wysokiej precyzji 4+1 osi Hydraulic Synchronize Servo Bending Machine 3200mm 2

Aby zapewnić stały kąt zakrętu, niezbędne jest ręczne lub CNC koronowanie, które zrównoważy potencjalne odchylenia i umożliwi ewentualne zużycie narzędzia w celu utrzymania równoległych powierzchni kontaktowych.Systemy koronowania CNC umożliwiają wstępne zaprogramowanie sterowania hamulcami prasowymi z charakterystyką maszyny i danymi o defekcji- dostosować obliczenie i ustawienie odpowiednio do różnych właściwości różnych materiałów.

Wysokiej precyzji 4+1 osi Hydraulic Synchronize Servo Bending Machine 3200mm 3

¢ Specyfikacja techniczna HSC PRO/

		A	B	D	E	C
Model	Ciśnienie nominalne	Długość tabeli	Odległość między kolumnami	Śmierć gardła	Wysokość otwarta	Ram Strokes	Moc silnika	Przybliżona waga	Ogólny wymiar
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)	(kw)	(kg)	(L x W x H)
40T/1600	400	1600	1300	300	420	150	4	3000	195017502350
63T/2500	630	2500	2000	320	420	150	5.5	4800	285017502350
80T/2500	800	2500	2000	350	480	200	7.5	5800	285018502450
100T2500	1000	2500	2000	400	480	200	7.5	6500	285018502500
100T/3200	1000	3200	2700	400	480	200	7.5	8500	385018502600
125T/2500	1250	2500	2000	400	480	200	7.5	7600	300018502500
125T/3200	1250	3200	2700	400	480	200	11	9000	385018502600
125T/4000	1250	4000	3200	400	480	200	11	10000	461018502600
160T/3200	1600	3200	2700	400	480	200	11	10500	390019002600
160T/4000	1600	4000	3200	400	480	200	11	12000	465019002700
200T/3200	2000	3200	2700	400	480	200	15	12000	390019002700
200T/4000	2000	4000	3200	400	480	200	15	14000	470019002800
200T/5000	2000	5000	4000	400	480	200	15	18000	580019002900
200T/6000	2000	6000	4900	400	480	200	15	22000	680019003000
250T/3200	2500	3200	2700	400	520	250	18.5	14500	390021002800
250T/4000	2500	4000	3200	400	520	250	18.5	16500	470021002900
250T/5000	2500	5000	4000	400	520	250	18.5	20000	580021003000
250T/6000	2500	6000	4900	500	520	250	18.5	24000	650021003100
320T/3200	3200	3200	2700	400	520	250	22	17000	400021003000
320T/4000	3200	4000	3200	400	520	250	22	20000	480022003200
320T/5000	3200	5000	4000	500	520	250	22	25000	580022003400
320T/6000	3200	6000	4900	500	520	250	22	30000	650022003600
400T/4000	4000	4000	3200	500	600	320	30	26000	480024003500
400T/5000	4000	5000	4000	500	600	320	30	32000	550024003600
400T/6000	4000	6000	4900	500	600	320	30	38000	650024003800
500T/4000	5000	4000	3200	500	600	320	37	30000	480026003600
500T/5000	5000	5000	4000	500	600	320	37	39000	550026003800
500T/6000	5000	6000	4900	500	600	320	37	50000	650026004000

Znaków:

elektryczne hamulce prasowe CNC,

Prasa krawędziowa hydrauliczna,

Prasa krawędziowa Giętarka
