| MOQ: | 1 |
| Cena £: | negocjowalne |
| standardowe opakowanie: | Pudełka |
| Okres dostawy: | 90 dni |
| metoda płatności: | L/C, T/T, D/P, D/A |
| Wydajność dostaw: | 1 zestaw/zestawy co 15~35 dni |

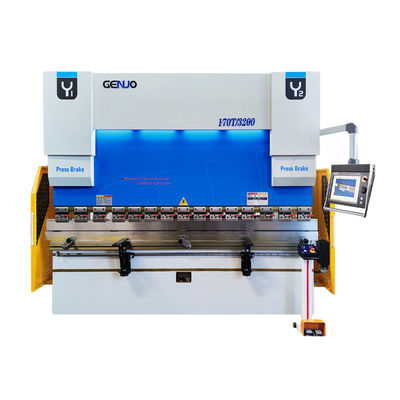

Sterowane hamulce CNC serii Genius Pro HSC oparte są na sprawdzonym projekcie serii Genius.
Osi Y1 i Y2 są przekazywane w czasie rzeczywistym poprzez zaawansowane zawory serwo proporcjonalne i kodery liniowe, zapewniające wysoką dokładność i stabilność gięcia.Wysoce precyzyjny system odchylenia tylnego z dużym uderzeniem i 4-osiowym może osiągnąć elastyczne wymiary i kąty gięcia.o długości nieprzekraczającej 50 mm,.
Podczas gdy zachowuje doskonałą wydajność poprzedniego, jest wyposażony w potężniejszy sterownik CNC.i krok demonstracji w połączeniu z zaktualizowanym wieloosiowego przyrządu wzoru może obsługiwać bardziej złożone i nieregularne gięcia obrabiarków. Maszyny o wyższej konfiguracji ułatwiają obsługę maszyny i są bardziej wydajne.
40T ~ 500T i 4 ~ 20ft opcjonalnie.
| Standardowe wyposażenie |
Wyposażenie opcjonalne |
| ◆Delem DA-66T 7-osiowe sterowanie CNC | ◇CYBELEC CybTouch 15, ESA 875W,Delem DA-69T |
| ◆Ramy mono-blokowe ze stali o wysokiej wydajności | ◇Główne sterowanie SVP serwo silnika ((Oszczędność energii) |
| ◆Precyzja pozycjonowania ramy synchronicznej osi Y1, Y2 | ◇DSP lub Keli Lasersafe ochrona |
| ◆Dokładny przyrządowy przyrządowy przyrządowy oś X,R,Z1,Z2 | ◇Urządzenie wspierające przednie obudowę obrońcy arkusza CNC. |
| ◆Automatyczny układ koronowania CNC z silnikiem osi V | ◇Urządzenie zwrotne do wykrywania kąta laserowego |
| ◆Wstrzykiwanie w stylu europejskim i matryce 4V/2V/1V | ◇System ściskania narzędzi górnego i dolnego typu WILA |
| ◆Szybkie zaciski i ruchome przesuwne przednie wsparcie | ◇W pełni automatyczne, gięte komórki robotyczne |
| ◆Silnik główny Siemens, pompa słoneczna, Schneider Electric | ◇Automatyczny system smarowania szyny i śruby |
| ◆System hydrauliczny BOSCH Rexroth,koder liniowy GIVI | ◇Szafki lub wózki do przechowywania narzędzi do gięcia |
| ◆Złącze rurowe typu ferrule EMB, pierścienie uszczelniające NO,K | ◇Opcjonalnie pojedynczy/tandem/trio |
|
¢Delem DA-66T
3D i 2D graficzne oprogramowanie ekranu dotykowego z 17-calowym kolorem TFT o wysokiej rozdzielczości. DA-66T ma zastosowanie do wszystkich zsynchronizowanych seryjnych gięciarek GENIUS, |
CYBELEC CybTouch 15
CybTouch 15 PS to dwuwymiarowe sterowanie numeryczne specjalnie przeznaczone do wejścia do średniej klasy hamulców CNC do 6 osi.
|
¢ESA VIS-875W
Ultra-duży 21 ′′TFT LCD Full HD Multitouch ekran zarówno wszystkich 3D Cad-Cams i każdego rodzaju maszyny do niewiarygodnej granicy |
|
▼Konstrukcja sztywnych ram
GENUO posiada bogate doświadczenie w zakresie badań i rozwoju oraz projektowania |
▼ 4 Wskaźnik osi tylnej (X,R,Z1,Z2)
Ustanowienie prawego przedziału dla twoich projektów |
|
▼Zamknięte pętle proporcjonalne
Niemiecki Bosch Rexroth zintegrowany "blok układu hydraulicznego", hydrauliczna skrzynia biegów z wysoką niezawodnością, zintegrowany system hydrauliczny może skutecznie złagodzić problem spowodowany wyciekiem płynu hydraulicznego. |
▼Linear Encoder Feedback
Deformacja jest dokładnie mierzona i kompensowana metodą sprzężenia zwrotnego. |
Aby zapewnić stały kąt zakrętu, niezbędne jest ręczne lub CNC koronowanie, które zrównoważy potencjalne odchylenia i umożliwi ewentualne zużycie narzędzia w celu utrzymania równoległych powierzchni kontaktowych.Systemy koronowania CNC umożliwiają sterowanie hamulcem
wstępnie zaprogramowane z charakterystyką maszyny i danymi o defekcji.
Zmień obliczenie i ustawienie odpowiednio dla różnych właściwości różnych materiałów.
|
Technologia sterowania pompą serwo
Główny serwo silnik SVP może sterować uderzeniem mocy, szybkim uderzeniem i siłą gięcia.
W celu ograniczenia wzrostu temperatury oleju i zapewnienia ciągłej stabilnej pracy.
Modułowa konstrukcja sprawia, że instalacja jest bardziej elastyczna i zużywa mniej oleju hydraulicznego (oszczędza 40% energii w porównaniu ze standardowymi hamulcami) |
|
|
Ostrzeżenia bezpieczeństwa laserowe
DSP LASER chroni operatora hamulca przed niebezpieczeństwem zgniecenia, które może nastąpić przypadkowo pomiędzy ruchomą i stałą częścią maszyny.
Zapewnia przeprowadzenie cyklu pracy maszyny co najmniej karać czas jego wykonania. |
|
Automatyczny system zaciskania narzędzia
Najnowocześniejsze systemy mocowania WILAmoże Oferujemy ostateczne rozwiązanie, kiedy w celu efektywnego wymiany narzędzi zarówno hydrauliczne i pneumatyczne.
Dokładność i Ergonomię koordynowano doosiągnąć najwyższy poziom wydajności. |
|
|
Wykrywacz arkuszy CNC
To wsparcie CNC gięcia nadaje się do wszystkich rodzajów z dużych blach metalowych, zwłaszcza cienkich blach metalowych.
Idealny do utrzymania synchronizacji z arkuszem podczas procesu gięcia.
które ułatwiają operatorom pracę przy przenoszeniu ciężkich elementów, zwiększają wydajność gięcia i zmniejszają ryzyko dla operatora. |
|
System pomiaru kąta
Automatyczny system pomiaru kąta możepomiaru części roboczych i reguluje kąt, niezależnie od zmian materiału.
Zmniejsz zużycie materiałów.
Zmniejszyć czas obróbki, aby uzyskaćPraca zaczęła się szybciej. |
|
|
Zgięcia komórki robotowej
W przemyśle 4.0Dzięki całkowicie zautomatyzowanemu rozwiązaniu Genuo.
Realizacja bezzałogowej niezawodnej produkcji gięcia Całą dobę.
Wszystkie zagrożenia związane z obsługą części podczas gięcia są ponoszone przez robota, a nie przez operatora.
Bezpieczniejsze i wydajniejsze |
| A | B | D | E | C | |||||
| Model | Ciśnienie nominalne | Długość tabeli | Odległość między kolumnami | Śmierć gardła | Wysokość otwarta | Ram Strokes | Moc silnika | Przybliżona waga | Ogólny wymiar |
| (KN) | (mm) | (mm) | (mm) | (mm) | (mm) | (kw) | (kg) | (L x W x H) | |
| 40T/1600 | 400 | 1600 | 1300 | 300 | 420 | 150 | 4 | 3000 | 1950*1750*2350 |
| 63T/2500 | 630 | 2500 | 2000 | 320 | 420 | 150 | 5.5 | 4800 | 2850*1750*2350 |
| 80T/2500 | 800 | 2500 | 2000 | 350 | 480 | 200 | 7.5 | 5800 | 2850*1850*2450 |
| 100T2500 | 1000 | 2500 | 2000 | 400 | 480 | 200 | 7.5 | 6500 | 2850*1850*2500 |
| 100T/3200 | 1000 | 3200 | 2700 | 400 | 480 | 200 | 7.5 | 8500 | 3850*1850*2600 |
| 125T/2500 | 1250 | 2500 | 2000 | 400 | 480 | 200 | 7.5 | 7600 | 3000*1850*2500 |
| 125T/3200 | 1250 | 3200 | 2700 | 400 | 480 | 200 | 11 | 9000 | 3850*1850*2600 |
| 125T/4000 | 1250 | 4000 | 3200 | 400 | 480 | 200 | 11 | 10000 | 4610*1850*2600 |
| 160T/3200 | 1600 | 3200 | 2700 | 400 | 480 | 200 | 11 | 10500 | 3900*1900*2600 |
| 160T/4000 | 1600 | 4000 | 3200 | 400 | 480 | 200 | 11 | 12000 | 4650*1900*2700 |
| 200T/3200 | 2000 | 3200 | 2700 | 400 | 480 | 200 | 15 | 12000 | 3900*1900*2700 |
| 200T/4000 | 2000 | 4000 | 3200 | 400 | 480 | 200 | 15 | 14000 | 4700*1900*2800 |
| 200T/5000 | 2000 | 5000 | 4000 | 400 | 480 | 200 | 15 | 18000 | 5800*1900*2900 |
| 200T/6000 | 2000 | 6000 | 4900 | 400 | 480 | 200 | 15 | 22000 | 6800*1900*3000 |
| 250T/3200 | 2500 | 3200 | 2700 | 400 | 520 | 250 | 18.5 | 14500 | 3900*2100*2800 |
| 250T/4000 | 2500 | 4000 | 3200 | 400 | 520 | 250 | 18.5 | 16500 | 4700*2100*2900 |
| 250T/5000 | 2500 | 5000 | 4000 | 400 | 520 | 250 | 18.5 | 20000 | 5800*2100*3000 |
| 250T/6000 | 2500 | 6000 | 4900 | 500 | 520 | 250 | 18.5 | 24000 | 6500*2100*3100 |
| 320T/3200 | 3200 | 3200 | 2700 | 400 | 520 | 250 | 22 | 17000 | 4000*2100*3000 |
| 320T/4000 | 3200 | 4000 | 3200 | 400 | 520 | 250 | 22 | 20000 | 4800*2200*3200 |
| 320T/5000 | 3200 | 5000 | 4000 | 500 | 520 | 250 | 22 | 25000 | 5800*2200*3400 |
| 320T/6000 | 3200 | 6000 | 4900 | 500 | 520 | 250 | 22 | 30000 | 6500*2200*3600 |
| 400T/4000 | 4000 | 4000 | 3200 | 500 | 600 | 320 | 30 | 26000 | 4800*2400*3500 |
| 400T/5000 | 4000 | 5000 | 4000 | 500 | 600 | 320 | 30 | 32000 | 5500*2400*3600 |
| 400T/6000 | 4000 | 6000 | 4900 | 500 | 600 | 320 | 30 | 38000 | 6500*2400*3800 |
| 500T/4000 | 5000 | 4000 | 3200 | 500 | 600 | 320 | 37 | 30000 | 4800*2600*3600 |
| 500T/5000 | 5000 | 5000 | 4000 | 500 | 600 | 320 | 37 | 39000 | 5500*2600*3800 |
| 500T/6000 | 5000 | 6000 | 4900 | 500 | 600 | 320 | 37 | 50000 | 6500*2600*4000 |
