| MOQ: | 1 |
| Cena £: | negocjowalne |
| standardowe opakowanie: | Pudełka |
| Okres dostawy: | 90 dni |
| metoda płatności: | L/C, T/T, D/P, D/A |
| Wydajność dostaw: | 1 zestaw/zestawy co 15~35 dni |

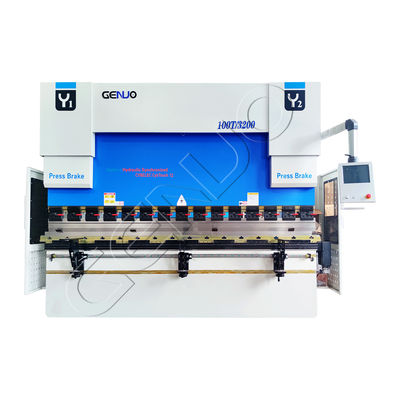

Genuo Genius HSC serii CNC hamulca prasowego przyjmuje integralną obróbkę i hartowanie ultra wysokiej wytrzymałości ramy.System sterowania CNC może niezależnie i precyzyjnie sterować ośmiami Y1 i Y2 w celu synchronicznego uruchomienia ramZaawansowany zawór serwo proporcjonalny zapewnia wysoką dokładność i stabilność gięcia dzięki informacji zwrotnej w czasie rzeczywistym z linijki.Duży ruch i światło dzienne w połączeniu z wieloosiowym opcjonalnym wysokiej precyzji systemem kierującym tylnym kierunkiem mogą zrealizować bardziej elastyczny rozmiar i kąt gięciaWielofunkcyjne sterowanie CNC może automatycznie obliczać ciśnienie, wielkość koronowania i rozwijania w zależności od długości i grubości przedmiotu.
Istnieją również opcje edycji obrazu 2D i 3D oraz możliwości demonstracji, aby ułatwić i zwiększyć wydajność gięcia.40T ~ 800T nieobowiązkowe.
| Standardowe wyposażenie |
Wyposażenie opcjonalne |
| ◆Delem DA-53T lub CYBELEC CybTouch 12 sterowanie CNC | ◇DA-58T DA-66T DA-69T, CybTouch 15, ESA S875 |
| ◆Zgrzewane mono-blokowe sztywne do odchylenia i ramy ze stali o wysokiej wytrzymałości na rozciąganie | ◇Środek odchylający 5 osi z ośą R |
| ◆Wysokiej precyzji silnik Y1, Y2 zwrot synchronizowany w pętli zamkniętej | ◇Z1, Z2 Joy stick kontrolne palce tylnej mierniki |
| ◆Dokładny system pomiaru tyłu osi X i R do ciężkich zadań | ◇DSP lub SDKELI Opcje przedniej ochrony laserowej |
| ◆Automatyczny system koronowania silnikowego/koronowanie hydrauliczne cylindrów | ◇Oszczędność energii i niski poziom hałasu |
| ◆Europejski typ ciosów i 4V/2V matrycy | ◇System ściskania narzędzi górnego i dolnego typu WILA |
| ◆Szybkie zaciski i ruchome przesuwne przednie wsparcie | ◇Szafki lub wózki do przechowywania narzędzi do gięcia |
| ◆System hydrauliczny BOSCH Rexroth,koder liniowy GIVI | ◇Dostępne są specjalne wysokości, światło dzienne, głębokość gardła. |
| ◆Silnik główny Siemens, pompa FIRST, Schneider Electric | ◇40~400 ton i 4~20ft opcje długości gięcia |
| ◆Złącze rurowe typu ferrule EMB, pierścienie uszczelniające NO.K | ◇Opcjonalnie pojedynczy/tandem/trio |
|
CYBELEC CybTouch 12
Funkcja tworzenia części graficznych TouchProfile 2D. Proste strony, czysty wyświetlacz. 4 +1 osi sterowania (Y1-Y2-X-R-Crowning) |
/Delem DA-53T
TCT 7 ∆ szerokokątny kolorowy wyświetlacz LCD Pamięć programowa 100 programów 25 Kroki na program z biblioteką narzędzi. (Y,X) tradycyjne hamulce DA-42T, kompaktowy CNC dotykowy dla osi 3+1 Koronowanie. |
¢ESA VIS-630
Najpotężniejszy CNC w swojej klasie. 10 kolorów ekranu dotykowego. Wysoki poziom wydajności w dziedzinie Zaawansowane programowanie graficzne Większa łatwość użytkowania zaawansowane algorytmy pozwalające w pełni wykorzystać maszyny we wszystkich zastosowaniach. |
|
▼Konstrukcja sztywnych ram
GENUO posiada bogate doświadczenie w zakresie badań i rozwoju i projektowanie komponentów o bardzo ścisłych tolerancjach za pomocą technik modelowania CAD SOLIDWORKS, a CAE, ANSYS, SOLIDWORKS wykorzystywane jako metoda analizy konstrukcji statycznej liniowej,obciążenia i odkształcenia ram maszynowychTak więc dla skomplikowanych konstrukcji, bardzo złożonych obciążeń i modelowania przejściowego podstawą wszystkich hamulców prasowych GENUO jest solidna, monoblokowa ramka wykonana ze stali o wysokiej wydajności. |
▼Kontrola proporcjonalna
Niemiecki Bosch Rexroth zintegrowany "blok systemu hydraulicznego", płynu hydraulicznego. |
▼Linear Encoder Feedback
Deformacja jest dokładnie zmierzona |
Ustawienie prawego przyrządu dla swoich projektów pozwoli na zwiększenie produkcji części i dokładności.Od skomplikowanych części, które zazwyczaj wymagają większej liczby osi, do dużych ilości, które wymagają więcej czasu i zwiększają koszty, prawidłowa odległość dla każdego zadania jest niezbędna do obniżenia kosztów za część, co ostatecznie przynosi korzyści.
Technicy GENUO chętnie pomogą Państwu w wszelkich pytaniach dotyczących wymagań projektu.
Aby zapewnić stały kąt zakrętu, niezbędne jest ręczne lub CNC koronowanie, które zrównoważy potencjalne odchylenia i umożliwi ewentualne zużycie narzędzia w celu utrzymania równoległych powierzchni kontaktowych.Systemy koronowania CNC umożliwiają wstępne zaprogramowanie sterowania hamulcami prasowymi z charakterystyką maszyny i danymi o defekcji.
Zmień obliczenie i ustawienie odpowiednio dla różnych właściwości różnych materiałów.
GENUO oferuje różnorodne rozwiązania narzędziowe, aby zaspokoić różne potrzeby produkcyjne.nasi inżynierowie będą dostosowywać specjalne narzędzia do każdego obróbki, co znacznie zwiększa funkcję hamulca i przychody.
Aby pomóc znacznie poprawić swoją wydajność i korzyści biznesowe.
|
▼Stabilna szafa elektryczna
Trwałe urządzenia elektryczne firmy France Schneider zapewniają stabilną pracę maszyny. |
▼System hydrauliczny wyższy
Zintegrowany system hydrauliczny Rexroth, szybki |
▼Niski hałas i silna siła
Niemcy Siemens główny silnik i |
| A | B | D | E | C | |||||
| Model | Ciśnienie nominalne | Długość tabeli | Odległość między kolumnami | Śmierć gardła | Wysokość otwarta | Ram Strokes | Moc silnika | Przybliżona waga | Ogólny wymiar |
| (KN) | (mm) | (mm) | (mm) | (mm) | (mm) | (kw) | (kg) | (L x W x H) | |
| 40T/1600 | 400 | 1600 | 1300 | 300 | 420 | 150 | 4 | 3000 | 1950*1750*2350 |
| 63T/2500 | 630 | 2500 | 2000 | 320 | 420 | 150 | 5.5 | 4800 | 2850*1750*2350 |
| 80T/2500 | 800 | 2500 | 2000 | 350 | 480 | 200 | 7.5 | 5800 | 2850*1850*2450 |
| 100T2500 | 1000 | 2500 | 2000 | 400 | 480 | 200 | 7.5 | 6500 | 2850*1850*2500 |
| 100T/3200 | 1000 | 3200 | 2700 | 400 | 480 | 200 | 7.5 | 8500 | 3850*1850*2600 |
| 125T/2500 | 1250 | 2500 | 2000 | 400 | 480 | 200 | 7.5 | 7600 | 3000*1850*2500 |
| 125T/3200 | 1250 | 3200 | 2700 | 400 | 480 | 200 | 11 | 9000 | 3850*1850*2600 |
| 125T/4000 | 1250 | 4000 | 3200 | 400 | 480 | 200 | 11 | 10000 | 4610*1850*2600 |
| 160T/3200 | 1600 | 3200 | 2700 | 400 | 480 | 200 | 11 | 10500 | 3900*1900*2600 |
| 160T/4000 | 1600 | 4000 | 3200 | 400 | 480 | 200 | 11 | 12000 | 4650*1900*2700 |
| 200T/3200 | 2000 | 3200 | 2700 | 400 | 480 | 200 | 15 | 12000 | 3900*1900*2700 |
| 200T/4000 | 2000 | 4000 | 3200 | 400 | 480 | 200 | 15 | 14000 | 4700*1900*2800 |
| 200T/5000 | 2000 | 5000 | 4000 | 400 | 480 | 200 | 15 | 18000 | 5800*1900*2900 |
| 200T/6000 | 2000 | 6000 | 4900 | 400 | 480 | 200 | 15 | 22000 | 6800*1900*3000 |
| 250T/3200 | 2500 | 3200 | 2700 | 400 | 520 | 250 | 18.5 | 14500 | 3900*2100*2800 |
| 250T/4000 | 2500 | 4000 | 3200 | 400 | 520 | 250 | 18.5 | 16500 | 4700*2100*2900 |
| 250T/5000 | 2500 | 5000 | 4000 | 400 | 520 | 250 | 18.5 | 20000 | 5800*2100*3000 |
| 250T/6000 | 2500 | 6000 | 4900 | 500 | 520 | 250 | 18.5 | 24000 | 6500*2100*3100 |
| 320T/3200 | 3200 | 3200 | 2700 | 400 | 520 | 250 | 22 | 17000 | 4000*2100*3000 |
| 320T/4000 | 3200 | 4000 | 3200 | 400 | 520 | 250 | 22 | 20000 | 4800*2200*3200 |
| 320T/5000 | 3200 | 5000 | 4000 | 500 | 520 | 250 | 22 | 25000 | 5800*2200*3400 |
| 320T/6000 | 3200 | 6000 | 4900 | 500 | 520 | 250 | 22 | 30000 | 6500*2200*3600 |
| 400T/4000 | 4000 | 4000 | 3200 | 500 | 600 | 320 | 30 | 26000 | 4800*2400*3500 |
| 400T/5000 | 4000 | 5000 | 4000 | 500 | 600 | 320 | 30 | 32000 | 5500*2400*3600 |
| 400T/6000 | 4000 | 6000 | 4900 | 500 | 600 | 320 | 30 | 38000 | 6500*2400*3800 |
| 500T/4000 | 5000 | 4000 | 3200 | 500 | 600 | 320 | 37 | 30000 | 4800*2600*3600 |
| 500T/5000 | 5000 | 5000 | 4000 | 500 | 600 | 320 | 37 | 39000 | 5500*2600*3800 |
| 500T/6000 | 5000 | 6000 | 4900 | 500 | 600 | 320 | 37 | 50000 | 6500*2600*4000 |
Wideo
Wideo
Wideo
Wideo
Wideo
Wideo
Wideo
|
|
